| 品牌：试验机 | 型号：YAW | 类型：电液伺服压力试验机 |
| 测量范围：4%-*** | 测量精度：0.01 | 最大负荷：1000KN |
| 重量：2300kg | 适用范围：钢管压力检测 | 加工定制：是 |
1000KN钢管压扁试验机新款厂家***
一.1000KN钢管压扁试验机功能及结构简述
1、 YAW-1000微机控制电液伺服钢管压力试验机是根据GB/T246-2007开发的专用试验机，该机可用于多种管材的压扁试验，可实现定距离压扁和闭合压扁两种试验方式。

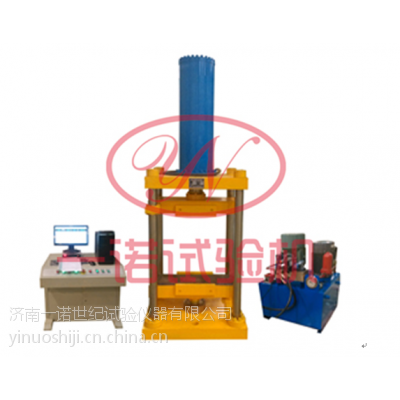

2、 该试验机整机主要由主机、伺服油源、电控柜及计算机打印机等组成。采用液压加荷、负荷传感器测力、控制方式可随时切换自动控制试验进程或手动控制进程，微机屏幕显示试验数据及曲线，可进行数据处理、储存及打印。
3、 主机为框架式。横梁由四根立柱支承在底座上，由螺帽加以紧固构成高强度加荷框架。下压盘装在工作台的传感器上，油缸及活塞上端安放着上压盘，压盘实现对试件的压缩作用，主机内的油管与油源及油缸相通。
4、 液压原理为位置适应型进油节流调速系统。油箱内的液压油通过电机带动高压齿轮泵进入油路，流经单向阀、 滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、相对位移等的控制。
5、 控制软件可根据需要设置压扁高度，等速或恒应力加载，更直观的体现钢管在受力状态下的变化，高精度位移传感器测量变形量。
6、使用高压、低压两个油泵实现空行程时上压盘的快速返回，提高工作效率。
7、300mm宽的钢管试样进行闭合压扁时试验力为2000kN左右，所以应考虑使用3000kN试验机进行试验。
8、辅助机械臂，方便试样的装卸（需根据客户现场情况定制）
二、1000KN钢管压扁试验机主要技术参数
序号 | 技术名称 | 技术参数
|
1 | 试验力（kN） | 1000 |
2 | 试验力测量范围 | 试验力的2%-*** |
3 | 试验力示值相对误差 | ≤示值的±1% |
4 | 等速应力控制范围（N/mm2·S-1） | 1-10 |
5 | 应力速率误差 | ≤±5% |
6 | 上下压盘距离（mm） | 约600 |
7 | 上、下压盘尺寸（mm） | 800x320或者特殊定做 |
8 | 活塞行程（mm） | 600 |
9 | 活塞空载上升速度（mm/ s） | 约23 |
13 | 电控柜柜外形尺寸（长x宽x高）（mm） | 约1200×700×900 |
三、1000KN钢管压扁试验机备注
以上技术参数仅供经双方讨论确认，最终应以设备细节落实后，与设备初步结构方案并立确定。
四、产品质量技术要求的***措施及售后服务承诺
请致电咨询更多钢管压力试验机的相关价格技术售后等问题。1000KN钢管压扁试验机新款厂家***
